طراحی قالب ریختهگری ماسهای | فرآیند، اصول و استانداردهای ساخت
ریختهگری ماسهای چیست و چه کاربردی دارد؟
ریختهگری ماسهای یکی از قدیمی‌ترین و پرکاربردترین روش‌های شکل‌دهی فلزات است. در این فرآیند، مذاب فلز در قالبی از جنس ماسه ریخته شده و پس از انجماد، قطعه مورد نظر به دست می‌آید. کاربردهای ریختهگری ماسهای بسیار گسترده است و از تولید قطعات کوچک و ساده تا قطعات بزرگ و پیچیده را شامل می‌شود. این روش به دلیل هزینه پایین و امکان تولید قطعات با اشکال پیچیده، در صنایع مختلفی مانند خودروسازی، هوافضا، ماشین‌سازی و تولید قطعات صنعتی کاربرد دارد. انتخاب فرآیند ریختهگری ماسهای به عوامل مختلفی مانند جنس فلز، ابعاد قطعه و تعداد مورد نیاز بستگی دارد.
تعریف ریختهگری ماسهای و اصول اولیه آن
ریختهگری ماسهای فرآیندی است که در آن فلز مذاب به داخل یک قالب ماسهای ریخته می‌شود و پس از سرد شدن و انجماد، شکل قالب را به خود می‌گیرد. اصول طراحی قالب ریختهگری ماسهای بر پایه ایجاد یک حفره با شکل مطلوب در داخل ماسه و فراهم کردن مسیرهایی برای ورود مذاب و خروج گازها است. این فرآیند شامل مراحل مختلفی از جمله تهیه ماسه، ساخت قالب، ذوب فلز، ریختن مذاب، سرد کردن و جداسازی قطعه از قالب است. در فرآیند ریختهگری ماسهای انتخاب نوع ماسه و روش قالب‌گیری نقش مهمی در کیفیت قطعه نهایی دارد.
تفاوت قالب‌های ماسهای با دیگر روش‌های ریختهگری
قالب‌های ماسهای در مقایسه با دیگر روش‌های ریختهگری مانند دایکاست یا ریختهگری دقیق، دارای تفاوت‌های اساسی هستند. یکی از مهم‌ترین تفاوت‌ها، جنس قالب است. در ریختهگری ماسهای، قالب از ماسه ساخته می‌شود که ارزان‌تر و در دسترس‌تر از مواد مورد استفاده در سایر روش‌ها است. همچنین، مزایا و معایب ریختهگری ماسهای نسبت به سایر روش‌ها متفاوت است. برای مثال، ریختهگری ماسهای برای تولید قطعات بزرگ و پیچیده مناسب است، در حالی که دایکاست برای تولید قطعات کوچک و با دقت بالا ایده‌آل است. تفاوت قالب ماسهای با قالب‌های فلزی در هزینه و سرعت تولید نیز قابل توجه است.
تفاوت قالب ماسهای دائم و نیمه‌دائم در نحوه استفاده و عمر آن‌ها است. در حالی که قالب ماسهای دائم (که در واقع بیشتر یک قالب ریختهگری دائم با لایه‌ای ماسهای است) می‌تواند چندین بار مورد استفاده قرار گیرد و مقاومت بالاتری دارد، قالب ماسهای نیمه‌دائم معمولاً پس از هر بار استفاده تخریب می‌شود و نیاز به ساخت قالب جدید دارد. این موضوع، تأثیر مستقیمی بر هزینه تولید و میزان تولید انبوه دارد، به‌طوری‌که قالب‌های دائم برای تولیدات با حجم بالا و قالب‌های نیمه‌دائم برای تولیدات کم‌حجم‌تر یا قطعات پیچیده‌‌تر با نیاز به تغییرات قالب در هر بار ریختهگری مناسب‌تر هستند.

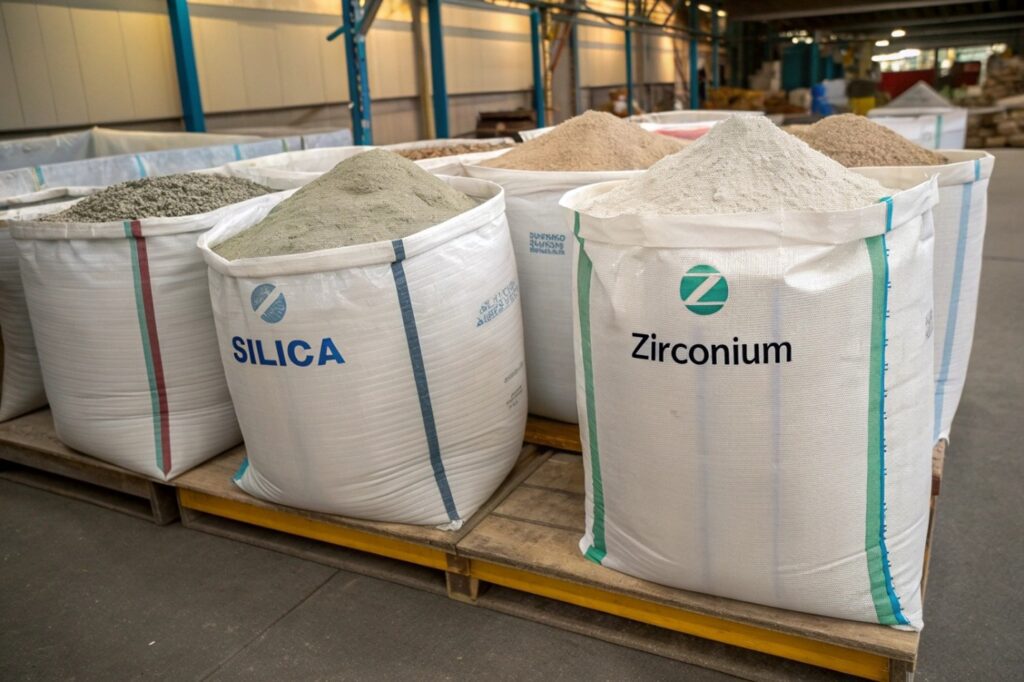

انواع ماسه‌‌های مورد استفاده در ریختهگری ماسهای
در ریختهگری ماسهای، انواع ماسه مورد استفاده در ریختهگری بستگی به جنس فلز مذاب، دمای ریختهگری و کیفیت سطح مورد نیاز دارد. ماسه سیلیسی، ماسه زیرکونیوم، ماسه کرومیتی و ماسه‌‌های مصنوعی از جمله پرکاربردترین انواع ماسه هستند. هر کدام از این ماسه‌‌ها دارای خواص و ویژگی‌های منحصر به فردی هستند که آن‌ها را برای کاربردهای خاص مناسب می‌سازد. انتخاب نوع ماسه مناسب، تأثیر مستقیمی بر کیفیت قطعه ریختهگری شده دارد. در فرآیند قالب‌گیری ماسه تر و ماسه خشک نیز از انواع مختلف ماسه‌‌ها با ترکیبات متفاوت استفاده می‌شود.
ماسه سیلیسی و ویژگی‌های آن
ماسه سیلیسی یکی از رایج‌ترین انواع ماسه مورد استفاده در ریختهگری است. این ماسه به دلیل فراوانی، قیمت پایین و مقاومت حرارتی مناسب، در بسیاری از کاربردهای ریختهگری مورد استفاده قرار می‌گیرد. ویژگی‌های ماسه سیلیسی شامل دانه‌بندی مناسب، استحکام کافی و قابلیت شکل‌دهی است. با این حال، ماسه سیلیسی در دماهای بسیار بالا ممکن است دچار انبساط حرارتی شود و باعث ایجاد عیوب در قطعه ریختهگری شده شود. برای بهبود خواص ماسه سیلیسی، معمولاً از استفاده از چسب‌های قالب‌گیری برای استحکام ماسه استفاده می‌شود.
ماسه زیرکونیوم و کاربردهای آن
ماسه زیرکونیوم یکی دیگر از انواع ماسه مورد استفاده در ریختهگری است که به دلیل مقاومت حرارتی بسیار بالا و پایداری شیمیایی، در ریختهگری فلزات با دمای ذوب بالا مانند فولادهای آلیاژی و سوپرآلیاژها کاربرد دارد. این ماسه دارای ضریب انبساط حرارتی پایینی است که باعث کاهش احتمال ایجاد ترک و عیوب دیگر در قطعه ریختهگری شده می‌شود. ماسه زیرکونیوم گران‌تر از ماسه سیلیسی است، اما به دلیل خواص برتر، در کاربردهایی که کیفیت و دقت بالا مورد نیاز است، استفاده می‌شود. همچنین این ماسه به دلیل نداشتن سیلیس برای سلامتی کارگران نیز مناسب است.
انتخاب نوع ماسه بر اساس نوع فلز مذاب
انتخاب نوع ماسه مناسب بر اساس نوع فلز مذاب یکی از مهم‌ترین عوامل در طراحی قالب ریخته گری ماسه است. فلزات با دمای ذوب بالا مانند فولادها نیازمند ماسه‌‌هایی با مقاومت حرارتی بالا مانند ماسه زیرکونیوم یا ماسه کرومیتی هستند. در مقابل، برای فلزات با دمای ذوب پایین‌تر مانند آلومینیوم و چدن، می‌توان از ماسه سیلیسی استفاده کرد. همچنین، نوع فلز مذاب بر انتخاب استفاده از چسب‌های قالب‌گیری برای استحکام ماسه نیز تأثیر دارد. به عنوان مثال، برای ریختهگری آلومینیوم، از چسب‌های آلی استفاده می‌شود تا از واکنش فلز با ماسه جلوگیری شود.
اصول طراحی قالب‌های ریختهگری ماسهای
اصول طراحی قالب ریختهگری ماسهای شامل در نظر گرفتن عواملی مانند شکل قطعه، جنس فلز، انقباض فلز در هنگام انجماد و ایجاد سیستم‌های راهگاهی مناسب است. یک قالب خوب باید بتواند مذاب را به طور یکنواخت در تمامی قسمت‌های حفره قالب توزیع کند و از ایجاد عیوب مانند تخلخل و مک جلوگیری کند. همچنین، طراحی قالب باید به گونه‌ای باشد که قطعه به راحتی از قالب جدا شود. رعایت استانداردهای ریختهگری ماسهای در طراحی قالب، به بهبود کیفیت قطعه و کاهش هزینه‌‌ها کمک می‌کند.
استانداردهای طراحی قالب ماسهای
استانداردهای ریختهگری ماسهای مجموعه‌ای از دستورالعمل‌ها و مقررات هستند که به منظور اطمینان از کیفیت و ایمنی قطعات ریختهگری شده تدوین شده‌‌اند. این استانداردها شامل مواردی مانند انتخاب مواد مناسب برای قالب، طراحی سیستم‌های راهگاهی و تغذیه، کنترل دمای مذاب و انجام تست‌های کنترل کیفیت است. رعایت این استانداردها در طراحی قالب ریخته گری ماسه و فرآیند ریختهگری ماسهای ضروری است تا از تولید قطعات با کیفیت و مطابق با الزامات مورد نظر اطمینان حاصل شود.
نحوه طراحی سیستم‌های راهگاهی و تغذیه در قالب ماسهای
طراحی سیستم‌های راهگاهی و تغذیه در ریختهگری ماسهای نقش حیاتی در کیفیت قطعه نهایی دارد. سیستم راهگاهی وظیفه انتقال مذاب از پاتیل به داخل حفره قالب را بر عهده دارد و باید به گونه‌ای طراحی شود که مذاب به طور یکنواخت و بدون ایجاد تلاطم وارد قالب شود. سیستم تغذیه نیز وظیفه جبران انقباض فلز در هنگام انجماد را دارد و باید به گونه‌ای طراحی شود که آخرین قسمت‌های منجمد شده قطعه را تغذیه کند. رعایت اصول طراحی قالب ریختهگری ماسهای در طراحی این سیستم‌ها ضروری است تا از ایجاد عیوب جلوگیری شود.
تأثیر دمای مذاب بر قالب‌های ماسهای
نحوه کنترل دمای مذاب در قالب‌های ماسهای یکی از عوامل مهم در فرآیند ریختهگری ماسهای است. دمای مذاب باید به گونه‌ای تنظیم شود که از انجماد زودرس فلز در سیستم راهگاهی جلوگیری شود و مذاب به طور کامل حفره قالب را پر کند. دمای بیش از حد بالا نیز می‌تواند باعث آسیب دیدن قالب و ایجاد عیوب در قطعه شود. استانداردهای ریختهگری ماسهای معمولاً محدوده‌های دمایی مناسب برای هر فلز را مشخص می‌کنند.
فرآیند ریختهگری ماسهای و مراحل اجرای آن
فرآیند ریختهگری ماسهای شامل مراحل مختلفی است که هر کدام نقش مهمی در کیفیت قطعه نهایی دارند. این مراحل عبارتند از: تهیه ماسه و مواد افزودنی، ساخت قالب، ذوب فلز، آماده‌سازی مذاب، ریختن مذاب در قالب، سرد کردن و انجماد قطعه، جداسازی قطعه از قالب و انجام عملیات تکمیلی. فرآیند ریختهگری ماسهای یک روش انعطاف‌پذیر است که می‌تواند برای تولید قطعات با اشکال و اندازه‌های مختلف مورد استفاده قرار گیرد.

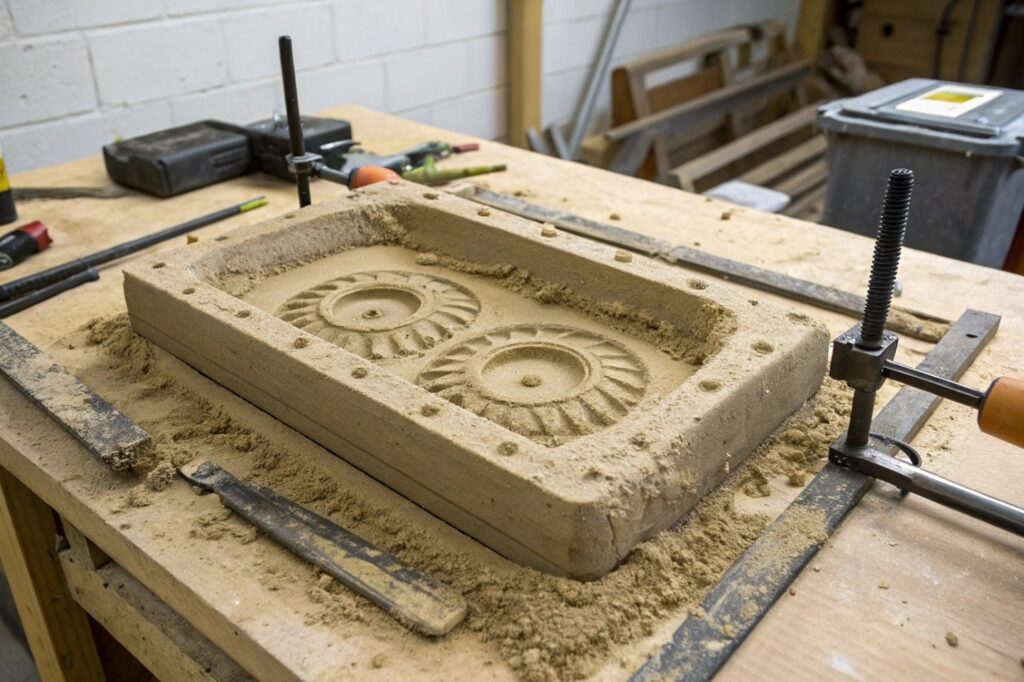

آماده‌سازی قالب و فشرده‌سازی ماسه
آماده‌سازی قالب و فشرده‌سازی ماسه دو مرحله حیاتی در فرآیند ریختهگری ماسهای هستند. در این مرحله، ماسه با مواد افزودنی مخلوط شده و سپس در داخل جعبه قالب فشرده می‌شود. هدف از فشرده‌سازی ماسه، افزایش استحکام قالب و جلوگیری از فروریختن آن در هنگام ریختن مذاب است. فرآیند قالب‌گیری ماسه تر و ماسه خشک نیز در این مرحله انجام می‌شود. در روش‌های ریختهگری ماسهای دستی و ماشینی از تکنیک‌های مختلفی برای فشرده‌سازی ماسه استفاده می‌شود.

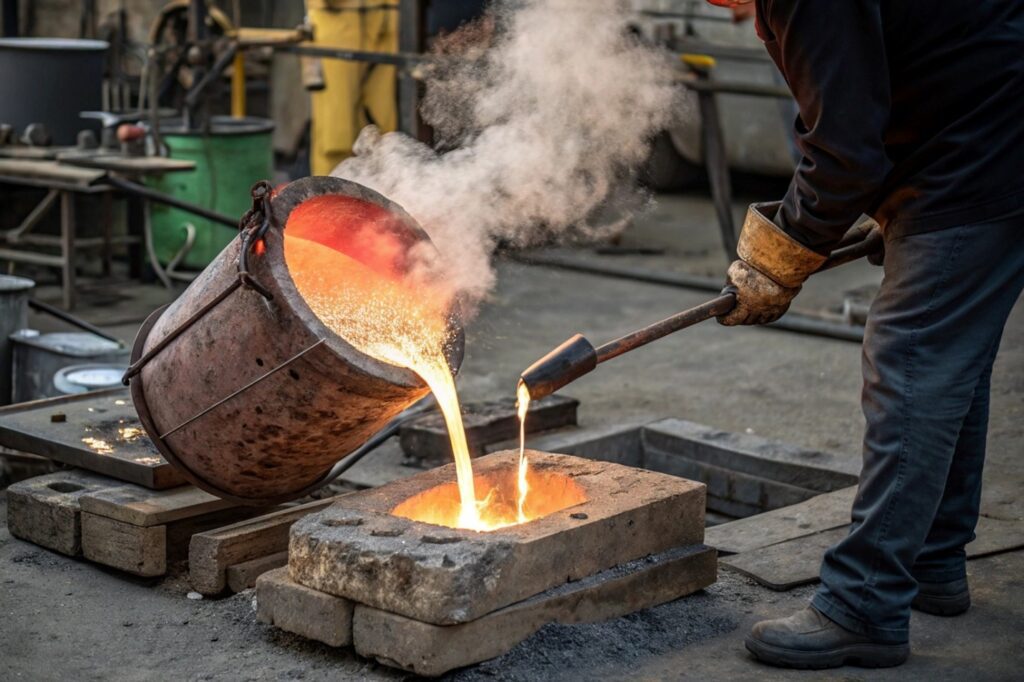

ذوب و ریختهگری فلز در قالب ماسهای
ذوب و ریختهگری فلز دو مرحله مهم در فرآیند ریختهگری ماسهای هستند. فلز مورد نظر در کوره‌های مخصوص ذوب شده و پس از رسیدن به دمای مناسب، به داخل قالب ماسهای ریخته می‌شود. نحوه کنترل دمای مذاب در قالب‌های ماسهای در این مرحله بسیار مهم است. پس از ریختن مذاب، قالب به آرامی سرد می‌شود تا فلز به طور کامل منجمد شود.
تخلیه و سرد شدن قطعات ریختهگری شده
پس از انجماد فلز، قطعه ریختهگری شده از قالب ماسهای خارج می‌شود. این مرحله باید با دقت انجام شود تا از آسیب دیدن قطعه جلوگیری شود. قطعه پس از خروج از قالب، به آرامی سرد می‌شود تا از ایجاد تنش‌های داخلی جلوگیری شود. پس از سرد شدن کامل، قطعه برای انجام عملیات تکمیلی مانند ماشین‌کاری و پرداخت سطح آماده می‌شود. روش‌های جلوگیری از ترک‌خوردگی و تخلخل در قطعات ماسهای در این مرحله نیز اهمیت دارند.
مزایا و معایب ریختهگری ماسهای
مزایا و معایب ریختهگری ماسهای باید در انتخاب این روش تولید در نظر گرفته شوند. از جمله مزایای این روش می‌توان به هزینه پایین، امکان تولید قطعات پیچیده و بزرگ و انعطاف‌پذیری بالا اشاره کرد. از طرف دیگر، ریختهگری ماسهای دارای معایبی مانند دقت ابعادی پایین، کیفیت سطح نامناسب و احتمال ایجاد عیوب است. با این حال، با استفاده از روش‌های مناسب طراحی و کنترل فرآیند، می‌توان مزایا و معایب ریختهگری ماسهای را بهینه کرد.
تولید قطعات پیچیده با هزینه کمتر
یکی از بزرگ‌ترین مزایا و معایب ریختهگری ماسهای این است که امکان تولید قطعات پیچیده با هزینه کمتر را فراهم می‌کند. به دلیل سهولت ساخت قالب‌های ماسهای و استفاده از مواد ارزان قیمت، این روش برای تولید قطعات با اشکال پیچیده و تعداد کم بسیار مقرون به صرفه است. در مقایسه با سایر روش‌های ریختهگری مانند دایکاست، ریختهگری ماسهای نیاز به تجهیزات گران قیمت و قالب‌های پیچیده ندارد.
محدودیت‌های دقت ابعادی در ریختهگری ماسهای
یکی از مزایا و معایب ریختهگری ماسهای محدودیت‌های دقت ابعادی است. به دلیل ماهیت ماسهای قالب و فرآیند انقباض فلز در هنگام انجماد، دقت ابعادی قطعات ریختهگری شده با این روش معمولاً پایین‌تر از سایر روش‌های ریختهگری است. با این حال، با استفاده از روش‌های پیشرفته طراحی قالب و کنترل فرآیند، می‌توان دقت ابعادی قطعات ریختهگری شده با ماسه را بهبود بخشید.
مقاومت قالب‌های ماسهای در برابر دمای بالا
مقاومت قالب‌های ماسهای در برابر دمای بالا یکی از عوامل مهم در فرآیند ریختهگری ماسهای است. قالب‌های ماسهای باید بتوانند دمای بالای مذاب را تحمل کنند و از فروریختن یا تغییر شکل دادن جلوگیری کنند. انواع ماسه مورد استفاده در ریختهگری با مقاومت حرارتی بالا مانند ماسه زیرکونیوم و ماسه کرومیتی برای ریختهگری فلزات با دمای ذوب بالا مناسب هستند. همچنین، استفاده از چسب‌های قالب‌گیری برای استحکام ماسه نیز به افزایش مقاومت حرارتی قالب کمک می‌کند.
چالش‌های طراحی قالب‌های ماسهای و راه‌حل‌ها
چالش‌های طراحی قالب ریخته گری ماسه شامل مواردی مانند انقباض فلز، ایجاد تخلخل و مک و مشکلات مربوط به جریان مذاب است. برای رفع این چالش‌ها، باید اصول طراحی قالب ریختهگری ماسهای را به دقت رعایت کرد و از روش‌های شبیه‌سازی کامپیوتری برای بهینه‌سازی طراحی قالب استفاده کرد. همچنین، انتخاب مواد مناسب برای قالب و کنترل دقیق فرآیند ریختهگری ماسهای نیز به کاهش این چالش‌ها کمک می‌کند.
ترک‌خوردگی و تخلخل در قطعات ریختهگری ماسهای
ترک‌خوردگی و تخلخل از جمله عیوب رایج در قطعات ریختهگری ماسهای هستند. ترک‌خوردگی معمولاً به دلیل تنش‌های داخلی ناشی از انقباض فلز و سرد شدن غیریکنواخت ایجاد می‌شود. تخلخل نیز به دلیل وجود گازهای محلول در مذاب و یا عدم تغذیه مناسب قطعه در هنگام انجماد ایجاد می‌شود. روش‌های جلوگیری از ترک‌خوردگی و تخلخل در قطعات ماسهای شامل کنترل دقیق دمای مذاب، استفاده از سیستم‌های راهگاهی و تغذیه مناسب و انجام عملیات حرارتی پس از ریختهگری است.
روش‌های بهینه‌سازی قالب ماسهای برای افزایش کیفیت قطعات
برای افزایش کیفیت قطعات ریختهگری شده با ماسه، می‌توان از روش‌های مختلفی برای بهینه‌سازی قالب استفاده کرد. این روش‌ها شامل استفاده از مواد افزودنی مناسب برای ماسه، بهینه‌سازی طراحی سیستم‌های راهگاهی و تغذیه، استفاده از روش‌های شبیه‌سازی کامپیوتری برای پیش‌بینی و رفع عیوب و کنترل دقیق فرآیند ریختهگری ماسهای است. همچنین، رعایت استانداردهای ریختهگری ماسهای نیز به بهبود کیفیت قطعات کمک می‌کند.

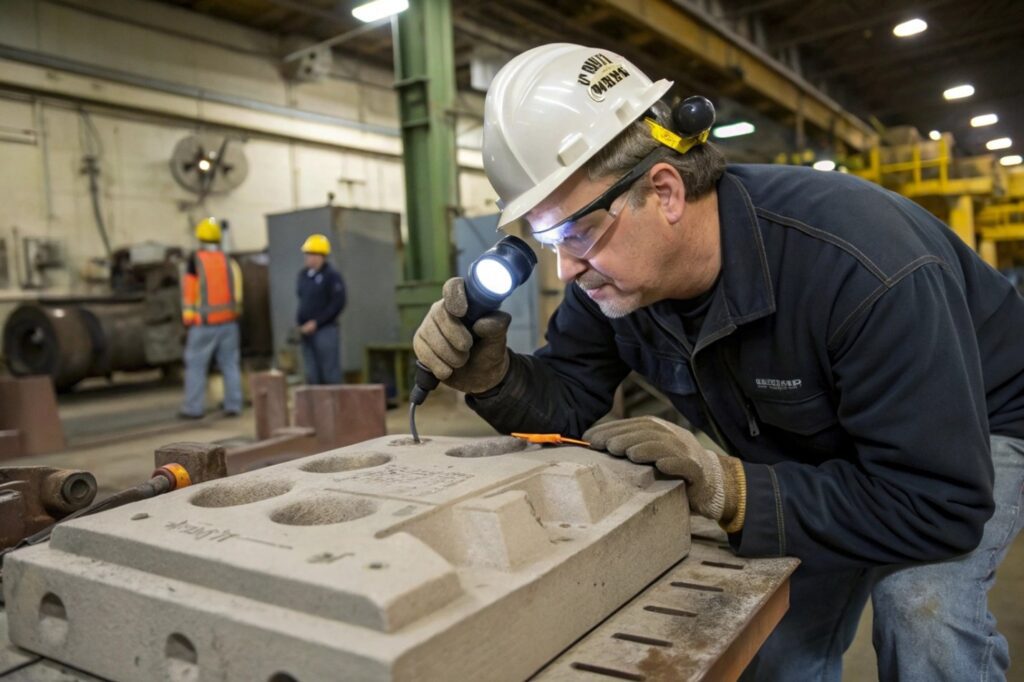

کنترل کیفیت در ریختهگری ماسهای
روش‌های کنترل کیفیت در ریختهگری ماسهای برای اطمینان از تولید قطعات با کیفیت و مطابق با الزامات مورد نظر ضروری است. این روش‌ها شامل بازرسی چشمی، تست‌های ابعادی، تست‌های مکانیکی، تست‌های غیرمخرب و آنالیز شیمیایی است. استانداردهای بین‌المللی برای کنترل کیفیت در ریختهگری ماسهای نیز وجود دارد که به عنوان راهنمایی برای انجام این تست‌ها استفاده می‌شوند.
تست‌های غیرمخرب و روش‌های بررسی کیفیت
تست‌های غیرمخرب (NDT) از جمله مهم‌ترین روش‌های کنترل کیفیت در ریختهگری ماسهای هستند. این تست‌ها به منظور شناسایی عیوب داخلی و سطحی قطعات بدون آسیب رساندن به آن‌ها انجام می‌شوند. از جمله تست‌های غیرمخرب رایج می‌توان به تست‌های رادیوگرافی، اولتراسونیک، مایع نافذ و ذرات مغناطیسی اشاره کرد. نتایج این تست‌ها به ارزیابی کیفیت قطعات و اطمینان از مطابقت آن‌ها با استانداردهای ریختهگری ماسهای کمک می‌کند.
استانداردهای بین‌المللی برای کنترل کیفیت در ریختهگری ماسهای
استانداردهای بین‌المللی برای کنترل کیفیت در ریختهگری ماسهای مانند ISO 9001 و ASTM مجموعه‌ای از الزامات و دستورالعمل‌ها را برای تضمین کیفیت قطعات ریختهگری شده ارائه می‌دهند. این استانداردها شامل مواردی مانند سیستم مدیریت کیفیت، کنترل فرآیند، بازرسی و تست و مستندسازی است. رعایت این استانداردها به تولیدکنندگان کمک می‌کند تا قطعاتی با کیفیت و قابل اعتماد تولید کنند و رضایت مشتریان را جلب کنند.
مقایسه ریختهگری ماسهای با سایر روش‌های ریختهگری
ریختهگری ماسهای در مقایسه با سایر روش‌های ریختهگری مانند دایکاست، ریختهگری دقیق و ریختهگری تحت فشار، دارای مزایا و معایب خاص خود است. ریختهگری ماسهای برای تولید قطعات بزرگ و پیچیده با هزینه کمتر مناسب است، در حالی که دایکاست برای تولید قطعات کوچک و با دقت بالا ایده‌آل است. انتخاب روش مناسب بستگی به عوامل مختلفی مانند جنس فلز، ابعاد قطعه، تعداد مورد نیاز و بودجه دارد. مزایا و معایب ریختهگری ماسهای باید در مقایسه با سایر روش‌ها در نظر گرفته شوند.
تفاوت بین ریختهگری ماسهای و دایکاست
تفاوت قالب ماسهای با قالب‌های دایکاست در جنس، نحوه ساخت و کاربرد آن‌ها است. قالب‌های ماسهای از ماسه ساخته می‌شوند و برای تولید قطعات بزرگ و پیچیده با هزینه کمتر مناسب هستند. در مقابل، قالب‌های دایکاست از فلز ساخته می‌شوند و برای تولید قطعات کوچک و با دقت بالا با استفاده از فشار زیاد مذاب مناسب هستند. همچنین، فرآیند ریختهگری ماسهای نسبت به دایکاست دارای سرعت تولید پایین‌تری است.
چرا ریختهگری ماسهای برای تولید انبوه مقرون‌به‌صرفه است؟
ریختهگری ماسهای برای تولید انبوه قطعات با اشکال نسبتا ساده و اندازه بزرگ، مقرون‌به‌صرفه است، زیرا هزینه ساخت قالب‌های ماسهای در مقایسه با سایر روش‌ها کمتر است. همچنین، انواع ماسه مورد استفاده در ریختهگری ارزان و در دسترس هستند. با این حال، برای تولید قطعات پیچیده با دقت بالا و تعداد زیاد، روش‌های دیگر مانند دایکاست ممکن است مناسب‌تر باشند. مزایا و معایب ریختهگری ماسهای در مقایسه با سایر روش‌ها باید در نظر گرفته شوند.
جمع‌بندی
ریختهگری ماسهای یک فرآیند شکل‌دهی فلزات است که در آن مذاب فلز در یک قالب ماسهای ریخته شده و پس از انجماد، قطعه مورد نظر به دست می‌آید. این روش دارای مزایا و معایب خاص خود است و برای تولید قطعات با اشکال و اندازه‌های مختلف مورد استفاده قرار می‌گیرد. انتخاب نوع ماسه، طراحی قالب، کنترل فرآیند ریختهگری ماسهای و انجام روش‌های کنترل کیفیت در ریختهگری ماسهای نقش مهمی در کیفیت قطعه نهایی دارند.
سوالات متداول درباره طراحی قالب ریختهگری ماسهای
ریختهگری ماسهای چه مزایایی دارد؟
مزایا و معایب ریختهگری ماسهای شامل هزینه پایین، امکان تولید قطعات پیچیده و بزرگ و انعطاف‌پذیری بالا است.
چه نوع ماسهای برای ریختهگری مناسب‌تر است؟
انواع ماسه مورد استفاده در ریختهگری مانند ماسه سیلیسی و ماسه زیرکونیوم در ریختهگری ماسهای بسته به جنس فلز مذاب و دمای ریختهگری تعیین می‌شوند.
روش‌های کاهش عیوب در ریختهگری ماسهای چیست؟
روش‌های جلوگیری از ترک‌خوردگی و تخلخل در قطعات ماسهای شامل کنترل دقیق دمای مذاب و طراحی مناسب سیستم‌های راهگاهی و تغذیه در ریختهگری ماسهای است.
سیستم راهگاهی در قالب‌های ماسهای چگونه طراحی می‌شود؟
سیستم راهگاهی در قالب‌های ماسهای باید به گونه‌ای طراحی شود که مذاب به طور یکنواخت و بدون تلاطم وارد حفره قالب شود.
کنترل کیفیت در ریختهگری ماسهای چگونه انجام می‌شود؟
روش‌های کنترل کیفیت در ریختهگری ماسهای شامل تست‌های غیرمخرب و بازرسی‌های مختلف برای اطمینان از کیفیت قطعات است.
